隨著高科技的不斷發展，磁阻式旋轉變壓器功能越來越強大，應用領域也越來越廣泛。它是基于電磁感應原理，利用氣隙和磁阻的變化，使輸出繞組的感應電壓隨機械旋轉角，作正弦或余弦變化的角度感應元件。


磁阻式旋轉變壓器是一種新型的高精度角位置傳感器，具有結構簡單，運行可靠，適應高速運行的特點。

相對于傳統的旋轉變壓器，磁阻旋轉變壓器的工作原理還是有很大區別的，傳統旋轉變壓器氣隙是均勻的，并且轉子角位置變化，是通過轉子信號繞組與定子勵磁繞組之間的相對位置變化來計算的。磁阻旋轉變壓器的信號繞組和勵磁繞組固定在旋轉變壓器的定子上，只有轉子凸極效應會產生帶正弦軌跡的氣隙磁導率變化，并且在信號繞組中會感應出正弦和余弦信號。

磁阻旋變器的結構與傳統繞組旋變器的不同之處在于：其勵磁繞組輸出繞組和輸出繞組都是轉子布置在定子鐵心的槽中，轉子僅由選定的有齒片疊合而成，沒有任何繞組，實現了非接觸式運行。輸出繞組和輸入繞組都被密集地纏繞，并且正弦繞組和余弦繞組的匝數根據正弦定律而變化。

工作原理就是當轉子相對于定子旋轉時，空間的氣隙磁導率會發生變化。每次轉子螺距旋轉時，氣隙磁導率都會改變一個周期，而在旋轉一圈后，轉子齒會改變幾個周期。氣隙導磁率的變化導致輸入繞組和輸出繞組之間的互感變化，并且輸出繞組的感應電勢也發生變化。

磁阻式旋轉變壓器沒有耦合變壓器，沒有電刷，沒有接觸結構，結構簡單，成本低，環境要求低，易于實現傳動系統的集成等優點，因此更適合使用電機和數控系統的高精度控制。主要用于汽車電子助力轉向EPS，電動汽車，礦山機械，高鐵等領域。

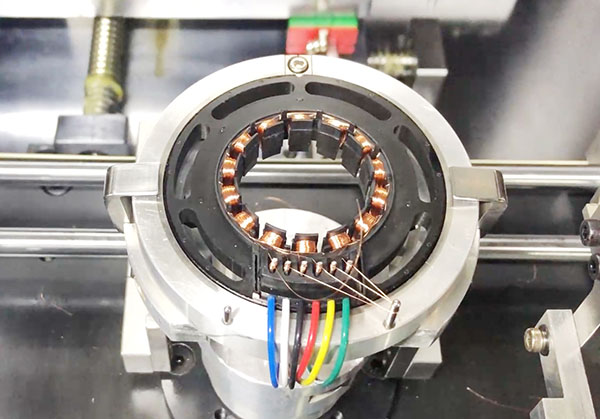

以上便是磁阻式旋轉變壓器結構組成及工作原理，除了這些基礎的知識外，其繞線也是很重要的，為了使得繞線的效果更好，質量更優，使用專業的旋變繞線機是很有必要的。
