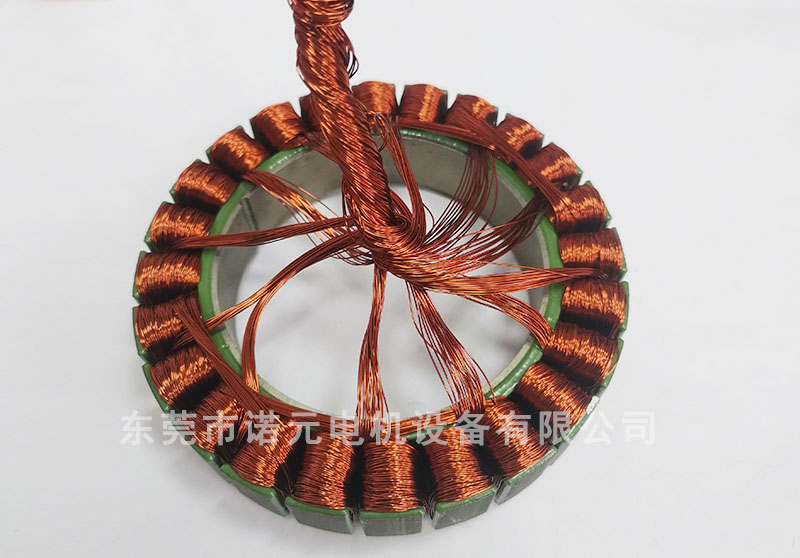

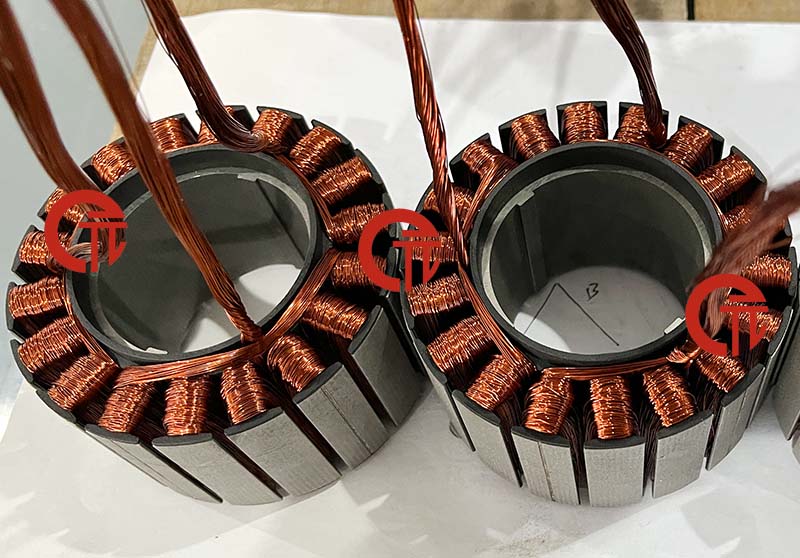

在電機制造領域，為了提高電機的效率、降低電阻損耗并增強散熱性能，多線并繞工藝應運而生。這一工藝通過將多根漆包線同時繞制在定子槽內，實現了對電機繞組結構的優化。以下是諾元對該工藝核心步驟的詳細闡述：


‌1.線材準備‌：根據電機的具體設計要求，精心挑選合適規格的漆包線，這包括線徑的選擇和絕緣等級的確定。隨后，對線材進行預處理，如校直和去毛刺，以確保其質量滿足繞制要求。

2.‌排線與定位‌：借助精密的排線機構，將多根線材按照預設的間距整齊排列，并準確無誤地送入定子槽口。此過程中，需確保線材保持平行狀態，避免任何交叉現象的發生。

3.‌同步繞制‌：啟動繞線機的主軸，使其帶動線材同步繞入定子槽內。在繞制過程中，需嚴格控制張力，確保其恒定不變，以防止線材因張力過大而斷裂或因張力不足而松散。

‌4.層間絕緣‌：當需要繞制多層線圈時，必須在相鄰線圈層間插入絕緣材料，如絕緣紙或薄膜，以防止匝間短路的發生，確保電機的安全運行。

‌5.端部整形‌：繞制完成后，對線圈的端部進行整形處理，如綁扎和浸漆，以固定線材并提高線圈的機械強度，為電機的穩定運行提供有力保障。


多線并繞工藝之所以能夠有效提升電機性能，其背后的原理主要基于電磁學中的集膚效應和鄰近效應：

‌1.集膚效應‌：在高頻電流的作用下，電流傾向于在導體表面流動，導致導體中心部分的電流密度顯著降低。通過采用多線并繞方式，可以減小單根導線的等效截面積，使得電流在導線表面分布更加均勻，從而降低電阻損耗，提高電機效率。

2.‌鄰近效應‌：相鄰導線中的電流會相互產生影響，導致電流分布不均。為了減小這種影響，多線并繞工藝通過合理設計線材的間距和排列方式，使得電流在導線中的分布更加合理，進而提升繞組效率。

‌3.散熱優化‌：多線并繞不僅優化了電流分布，還增加了繞組的表面積，從而提高了散熱效率。這使得電機能夠在更高功率密度下穩定運行，進一步提升了其性能表現。


為了適應多線并繞工藝的需求，繞線機設備需要具備以下功能并進行相應的參數調整：

設備結構與功能‌：

‌1.多線并繞機構‌：包括多通道放線裝置、排線導輪和張力控制系統，確保多根線材能夠同步、穩定地送入定子槽內。

‌2.高準度定位系統‌：采用伺服電機和精密導軌，實現定子槽口的準確對位和繞制路徑的準確控制。

‌3.張力控制系統‌：實時監測并調整線材張力，確保張力恒定不變，避免線材斷裂或繞制不均的現象發生。

‌4.自動化控制系統‌：集成PLC或數控系統，實現繞制參數的自動調節和故障診斷功能，提高生產效率和質量穩定性。

‌設備參數調整‌：

‌1.線徑匹配‌：根據線材規格選擇合適的放線輪和導輪，確保線材能夠順暢通過繞線機設備。

‌2.張力設定‌：根據線材材質和線徑調整張力值，確保張力在合理范圍內波動，避免對繞制質量產生不良影響。

‌3.繞制速度‌：優化繞制速度以平衡生產效率和繞制質量。由于多線并繞工藝相對復雜，因此繞制速度通常較單線繞制低10%-20%左右。

‌4.槽口對齊‌：通過視覺系統或激光校準等先進技術確保線材準確對準定子槽口，避免繞制偏移現象的發生。


‌設備維護與優化‌：

‌1.清潔與潤滑‌：定期對放線輪、導輪和張力傳感器等關鍵部件進行清潔和潤滑處理，減少磨損和故障發生的可能性。

‌2.校準與調試‌：定期對張力傳感器和定位系統等關鍵部件進行校準和調試工作，確保其精度和穩定性滿足生產要求。

‌3.工藝優化‌：根據實際生產數據和經驗積累不斷調整繞制參數（如張力曲線、繞制速度等），以提高繞制質量和效率水平。
